信號蝶閥
當前位置：首頁 > 信號蝶閥

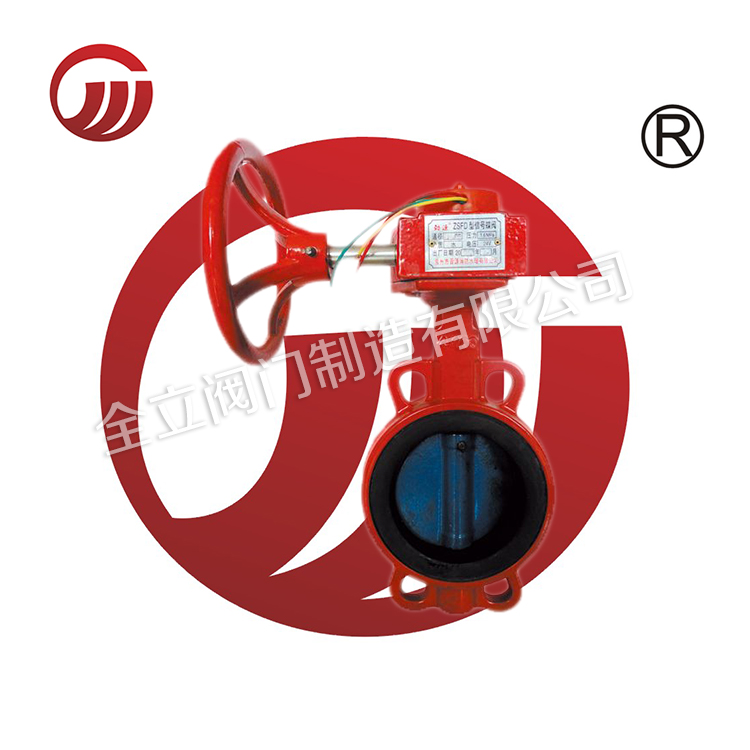

消防信號蝶閥 XD341X XD373X
相關型號：XD373-16C /q/z/p
用途
信號蝶閥其設計采用偏心蝶板，軸端設置凸輪機構與開關信號接觸，能有效提供閥門開啟與關閉的信號，并能輸出連接聲光設施、提供聲與光的信號，一般用于為消防設施配套所用。
采用標準
法蘭連接尺寸：GB9113.3-88;GB4216.5-84
結構長度：GB12221-89
壓力試驗：GB/T13927-92;ZBJ16006-90
主要技術參數
| 公稱通徑DN(mm) | 50~300 | |
| 公稱壓力PN(Mpa) | 1.6 | |
| 試驗壓力Ps(MPa) | 強度試驗 | 2.4 |
| 密封試驗 | 1.76 | |
| 適用介質 | 水、油品、海水 | |
| 適用溫度 | ≤125℃ | |
主要零部件材料
| 名稱 | 材料 |
| 閥體 | WCB、HT250、QT500-7、1Cr18Ni9Ti |
| 閥板 | WCB、HT250、QT500-7、1Cr18Ni9Ti |
| 閥桿 | 2Cr13、1Cr18Ni9Ti |
| 密封圈 | NBR、聚內脂UR、合金鋼Alloy steel PTFE |
| 填料 | 柔性石墨、PTFE V型橡膠墊 |
DXH373X—16C連接尺寸
| 通徑DN(mm) | L | D1 | D | Z-Φd | H | H0 | A | B | D0 | Wt/kg |
| 50 | 43 | 125 | 165 | 4-18 | 102 | 362 | 200 | 200 | 160 | 15 |
| 65 | 46 | 145 | 185 | 4-18 | 112 | 382 | 200 | 200 | 160 | 17 |
| 80 | 49 | 160 | 200 | 8-18 | 120 | 400 | 200 | 200 | 160 | 19.5 |
| 100 | 56 | 180 | 220 | 8-18 | 137 | 434 | 200 | 200 | 160 | 23 |
| 125 | 64 | 210 | 250 | 8-18 | 162 | 480 | 200 | 200 | 160 | 28 |
| 150 | 70 | 240 | 285 | 8-22 | 174 | 550 | 280 | 280 | 240 | 48 |
| 200 | 71 | 295 | 340 | 12-22 | 207 | 615 | 280 | 280 | 240 | 53 |
| 250 | 76 | 355 | 405 | 12-26 | 242 | 694 | 280 | 280 | 240 | 94 |
| 300 | 83 | 410 | 460 | 12-26 | 284 | 829 | 420 | 520 | 350 | 124 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.mocahan.net】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
