鍛鋼閘閥

當前位置：首頁 > 鍛鋼閘閥

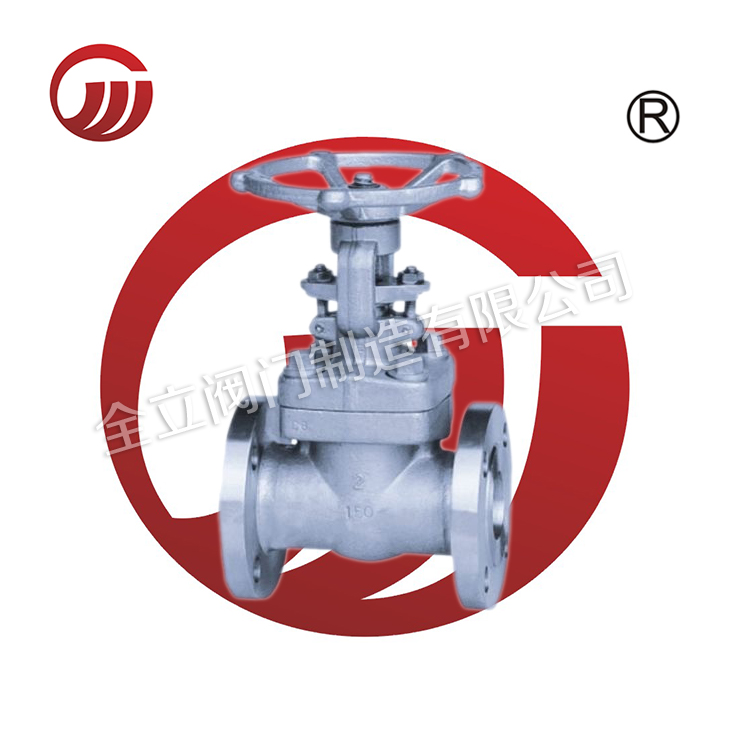

F304鍛鋼法蘭閘閥 Z41H

發布日期：[2016-04-14]    點擊數： F304鍛鋼法蘭閘閥 Z41H

F304鍛鋼法蘭閘閥概述
F304鍛鋼法蘭閘閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
F304鍛鋼法蘭閘閥結構解剖圖

F304鍛鋼法蘭閘閥標準材質細表

序號零件名稱CS to ASTM

AS to ASTM

SS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2閥座A276 420A276 304A276 304(L)A276 316(L)
3閘板A276 410 & 430A182 F304A182 F304(L)A182 F316(L)
4閥桿A182 F6A182 F304A182 F304(L)A182 F316(L)
5墊片316夾柔性石墨316夾PTFE
6閥蓋A105A182 F22A182 F304(L)A182 F316(L)
7螺栓A193 B7A193 B16A193 B8A193 B8M
8銷釘A276 420A276 304
9填料壓套A276 410A182 F304(L)A182 F316(L)
10活節螺栓A193 B7A193 B16A193 B8A193 B8M
11填料壓板A105A182 F11A182 F304(L)A182 F316(L)
12螺母A194 2HA194 4A194 8A194 8M
13閥桿螺母A276 410
14鎖緊螺母A194 2HA194 4A194 8A194 8M
15銘牌SS
16手輪A197
17潤滑墊片A473 431
18填料Flexible GraphitePTFE
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃～425℃-29℃～550℃-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
F304鍛鋼法蘭閘閥尺寸（mm）和重量（kg） NPS 1/2" 3/4" 1" 11/4" 11/2" 2"










L(RF)
L1(BW)		150Lb108117127140165203
300Lb140152165178190216
600Lb165190216229241292
H150Lb～300Lb158169197236246283
600Lb169197236246283320
W100100125160160180
重量150LbRTJ4.55.28.211.512.520.3
BW2.83.35.47.18.212.5
300LbRTJ4.86.29.31415.523.4
BW3.54.46.88.19.215.4
600LbRTJ5.97.410.416.217.528.3
BW4.55.18.210.512.420.1


鍛鋼法蘭閘閥900Lb~1500Lb 標準材質明細表

序號零件名稱CS to ASTM

AS to ASTM

SS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2閥座A276 420A276 304A276 304(L)A276 316(L)
3閘板A276 410 & 430A182 F304A182 F304(L)A182 F316(L)
4閥桿A182 F6A182 F304A182 F304(L)A182 F316(L)
5墊片Corrugated SS+graphiteSS+PTFE
6閥蓋A105A182 F22A182 F304(L)A182 F316(L)
7螺栓A193 B7A193 B16A193 B8A193 B8M
8銷釘A276 420A276 304
9填料壓套A276 410A182 F304(L)A182 F316(L)
10活節螺栓A193 B7A193 B16A193 B8A193 B8M
11填料壓板A105A182 F11A182 F304(L)A182 F316(L)
12螺母A194 2HA194 4A194 8A194 8M
13閥桿螺母A276 420
14鎖緊螺母A194 2HA194 4A194 8A194 8M
15銘牌SS
16手輪A197
17潤滑墊片A473 431
18填料Flexible GraphitePTFE
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃～425℃-29℃～550℃-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm）和重量（kg）

NPS1/2"3/4"1"11/2"11/4"2"
L(RTJ)900Lb～1500Lb216229254279305371
L1(BW)900Lb～1500Lb216229254279305368
H(開)197197236246283330
W125125160160180200
重量RTJ7.211.515.616.222.632.8
BW5.29.312.413.818.927.5

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.mocahan.net】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
